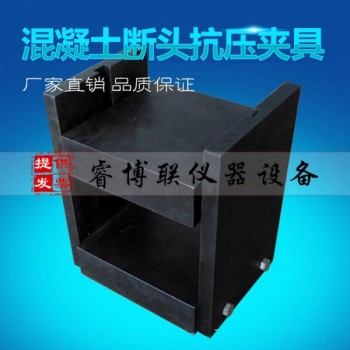

混凝土斷頭抗壓夾具TJ-0562水泥混凝土抗彎拉試件斷塊抗壓強度試驗裝置 斷頭夾具

T0562-2005水泥混凝土抗彎拉試件斷塊抗壓強度試驗方法

1 目的、適用范圍和引用標準

  本方法規定了測定水泥混凝土抗彎拉試件斷塊試件抗壓強度的方法和步驟。

   本方法適于各種水泥混凝土抗彎拉試件斷塊的抗壓強度測定。

   引用標準：

   GB/T2611-1992  《試驗機通用技術要求》

   GB/T3722-1992  《液壓式壓力試驗機》

   T0551-2005  《水泥混凝土試件制作與硬化水泥混凝土現場取樣方法》

   T0558-2005  《水泥混凝土抗彎拉強度試驗方法》

2 儀器設備

  （1）壓力機或wn試驗機：應符合T0551中2.3的規定。

  （2）球座：應符合T0551的2.4規定。

  （3）試件壓板：上壓板為150mm見方的鋼板，厚度大于或等于40mm，淬火并刨平（Ra=2.5μm）；導向軸使上下壓板兩側對準在一個垂直面上；下壓板長度應能使兩側板與試件間bao留10mm~13mm的空隙，厚度、硬度等與上壓板相同。

3 試件制備

  3.1本試件為進行抗彎拉強度試驗后小梁的斷塊，其長度較梁高至少長50mm，無xianzhu裂紋及凹凸不平等缺陷。

  3.2 以成型時兩側面做為破型時上下加壓面。

4 試驗步驟

  4.1 在完成抗彎拉試驗后，應盡快試驗，并對試件進行編號，描述斷塊情況。

  4.2 試件安置壓板中，將壓板放置機臺上，幾何對中。

  4.3 強度等級小于C30的混凝土取0.3MPa/s~0.5MPa/s的加荷速度；強度等級大于C30小于C60時，則取0.5MPa/s~0.8MPa/s的加荷速度；強度等級大于C60的混凝土取0.8MPa/s~1.0MPa/s的加荷速度。當試件接近po壞而開始迅速變形時，不得調整試驗機油門，直至試件po壞，記下po壞機線荷載F（N）。
